主流低压柜型性能参数对比表

发布时间：2021-05-08 10:10

主流低压柜型性能参数对比表

【GGD】：91年开发，固定接线低压配电柜，分GGD1\GGD2\GGD3，分段电流能力不同；【GCK】：低压抽出式开关柜，配电、电机控制用，主母线达3150A，垂直母线600A；【GCS】：低压抽出式开关柜，96年开发，S表示【森源】系统，类似GCK，主母线达4000A，垂直母线规格为1000A，性能好于GCK；【MNS】：低压抽出式开关柜，配电、控制用，主母线达5000A，垂直母线标准1000A，双母线可达到2000A，性能好于GCS；【DOMINO】：LK公司产品，低压抽出式开关柜，我用过的该柜型垂直母线有2500A，柜体结构、插接器件比前面的抽出式柜体好些，但抽屉结构稍逊色；【YDS】：主要与ABB低压产品配套，性能好，价格高，工业上多些。其它还有一些，多是厂家命名或老型号，近些年见不到了。以上常见柜型，在技术参数都满足的情况下可以互换，GGD由于是固定连接，不适用于供电可靠性高的场合。

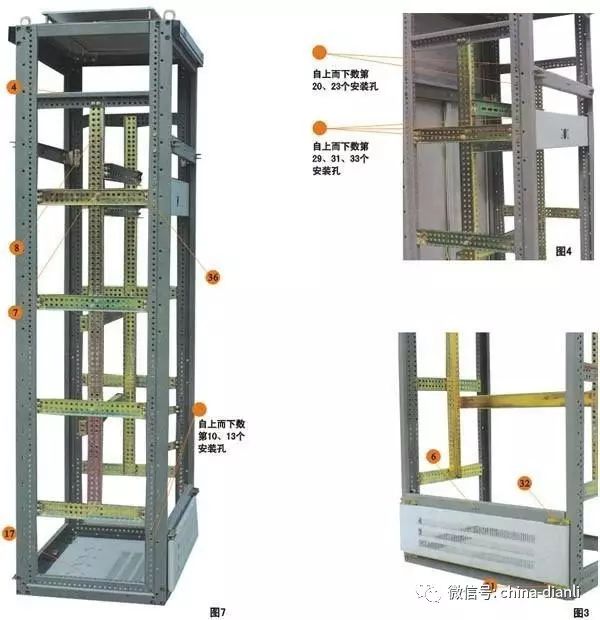

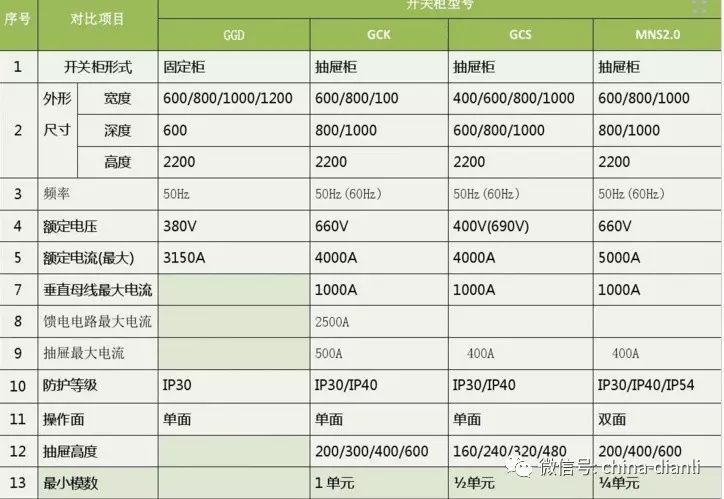

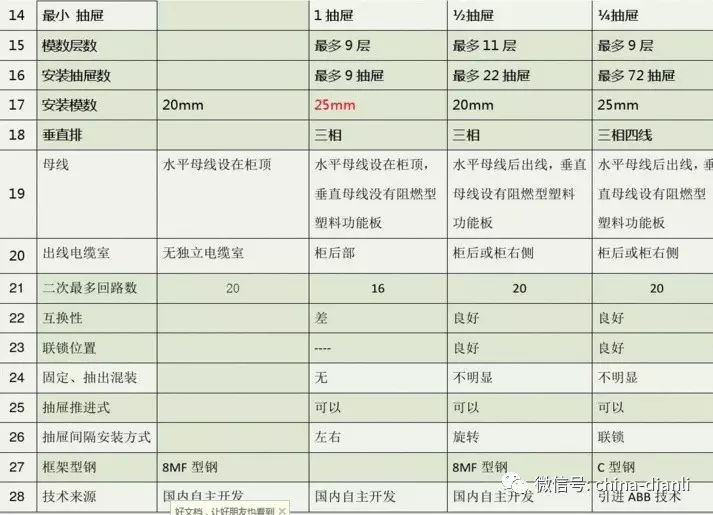

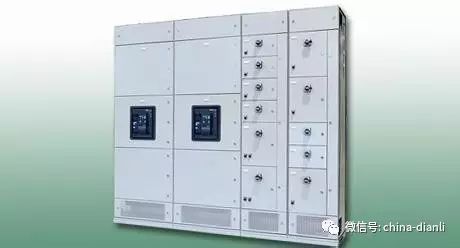

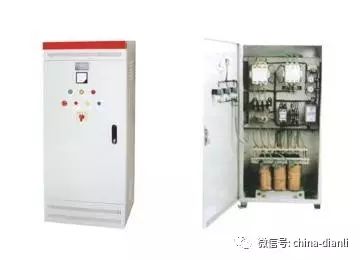

具体产品类型对比：



柜型优势对比：

柜型性能参数	MNS2.0（ABB）	OKKEN(Schneider)	SIVACON 8PT（SIMENS）
技术符合标准	GB7215.1,IEC60439	IEC60439-1	IEC60439-1,DIN/EN60439-1
额定绝缘电压	1000VAC	1000VAC	1000V
额定运行电压	690VAC	690VAC	690V
额定冲击耐受电压 KV	12KV	12KV	12KV
过压类别	IV	IV	III
污染等级	3	3	3
额定工作频率	~60HZ	50/60Hz	50/60Hz
主母线最大额定电流	~6300A	6300A	7400A
额定峰值耐受电流 KA	~220	～330	375
额定短时耐受电流(KA有效值/1S)	~100	～100	150
配电母线最大额定电流	～2000A(抽屉柜)， ～3200A(固定分隔柜)	4000A(仅用于MT框架断路器), 2100A,1500A	2800A(固定式)，1200A(抽出式)
额定峰值耐受电流 KA	～176(抽屉柜)	～220	163(固定式)， 110(抽出式)
额定短时耐受电流(KA有效值/1S)	～80(抽屉柜)	～100	65(固定式)， 65(抽出式)
配电母线形式	异型/矩形铜排	矩形铜排	矩形铜排
接地系统	TT-IT-TNS-TNC	TT-IT-TNS-TNC	TT-IT-TNS-TNC
标准总高度 mm	推荐2200	2200mm 2350mm	2200mm(Ie≤4000A), 2600mm(4000A<Ie≤7400A)
有效高度 mm		1650mm 1800mm	1700mm
宽度 mm	推荐400,600,800,1000,1200	650/900/1000/11001150/1300	400/600/800/1000/1600mm
深度 mm	推荐600,800,1000,1200	600/1000/1200/1400	600/800/1000/1200
内部分隔型式(符合IEC60439)	至FORM4	型式2b min	型式1/2/3/4
防护等级(符合IEC60529)	IP30~54	IP31/42/54	IP30~54
表面保护	环氧树脂粉末静电喷涂	环氧树脂粉末喷涂	外壳：镀锌/粉末喷涂/涂漆 门：粉末喷涂/涂漆
标准颜色	RAL7035	骨架RAL7016, 外壳RAL1000
主母线位置	柜顶或柜后	柜体顶部	柜体顶部
结构型式	自攻螺钉安装	螺钉连接式	螺钉连接式，焊接式
材料	覆铝锌板	冷轧钢板	冷轧钢板
环保程度	高	低	低
接地连续性	强	差	差
型材强度	强	一般	一般
单台柜容纳抽屉回路	最多36个11KW电动机回路(单面柜)	最多22个11KW配GV2L电动机回路（柜高2200mm）	最多17个11KW电动机回路
抽出式单元的二次触头	最多40个		最多40个
办理授权时间	1至3个月	6至12个月	1至3个月
授权费用	50万元	100万元	50万元
地铁业绩	多	多	少
单柜成本	中	高	中
受让工厂化难度	中	高	低
国内授权厂家	多	少	多
